סקירת מערכת
מערכת תת-מדידה היא פלטפורמה חכמה, מדויקת, יעילה ובטוחה לאיסוף וניהול נתוני חשמל. זה תואם לסוגים שונים של ציוד מדידה. הוא יכול לאסוף במהירות נתוני מד בעזרת שיטות תקשורת עשירות, ויכול לאסוף ולנתח באופן מקיף פריטי נתונים מרובים. הוא גם יכול לספק נתוני חשמל ללקוחות בזמן באמצעות שיטות שונות, ולשפר מאוד את הדיוק ומהירות איסוף הנתונים. אנו תמיד שואפים לענות על צורכי איסוף נתוני החשמל של הלקוחות, ועושים כל מאמץ להבטיח שכל מונה ישולבו באופן הדוק ברשת הנתונים כדי למנוע מבודד כל מונה.
מאפייני המערכת
מערכת המשנה -מדידה היא פתרון משולב במיוחד המכוון בעיקר לתעשיית החשמל, שמטרתו לשפר את היעילות, הדיוק והקיימות של ניהול החשמל.
חדשנות בטכנולוגיה ומודרניזציה
טכנולוגיית מדידה חכמה:באמצעות ציוד מדידה מתקדם ושימוש בשיטות תקשורת אלחוטיות, קוויות ואחרות, הוא תואם למספר קטגוריות נתונים ומממש קריאה אוטומטית מרחוק של נתוני מונה.
מחשוב ענן:שירותי אירוח בענן, עיבוד נתונים מאסיביים ומתן ניתוח-בזמן אמת ו-מעמיק של תוכן נתונים באמצעות מודלים אלגוריתמים חכמים, קידום פיתוח חדשני של עסקים מונעים-נתונים לצורך קבלת החלטות-תאגידית
רכישת נתונים וניהול
איסוף נתונים-בזמן אמת:אסוף נתוני מונה בזמן אמת דרך רשתות אלחוטיות או חיבורים קוויים, ואסוף באופן רציף נתוני תפעול ציוד בזמן אמת כדי להבטיח שהמידע המתקבל מדויק, נכון, בזמן ואפקטיבי.
שילוב נתונים ואחסון:כל נתוני המונים מאוחסנים בצורה מרוכזת ומובנים באמצעות טכניקות מתקדמות של מודל נתונים לניתוח-מעמיק ויצירת דוחות.
שירות לקוחות וניסיון
שירות מותאם אישית:ספק דוחות נתונים מותאמים אישית בהתאם לצרכי הלקוח, וצור בקפידה פתרונות נתונים בלעדיים בניתוח שוק, אופטימיזציה של תפעול,-קבלת החלטות וכו' באמצעות-תקשורת מעמיקה עם הלקוחות.
ממשק משתמש:בנה ממשק תפעול פשוט וקל-ל-שימוש כך שמשתמשים יוכלו להציג ולנהל בקלות את צריכת האנרגיה שלהם. הצג נתונים אינטואיטיביים במגוון צורות כגון תרשימים ודוחות כדי לטפח מודעות לחיסכון באנרגיה והפחתת פליטות.
שירותי לוגיסטיקה מרובי-ערוצים
שירותי לוגיסטיקה ומשלוחים:אנו תומכים באספקה גלובלית. אנו מצוידים במגוון ערוצים לוגיסטיים ומספקים פתרונות משלוח גמישים במיוחד. כמו כן, אנו תומכים בהזמנת זמן אספקה בהתאמה אישית כדי לענות על הצרכים הלוגיסטיים המגוונים שלך במידה הרבה ביותר, כך שכל אצווה של סחורה תוכל להגיע ליעד בבטחה, בזמן וביעילות.
תמיכה טכנית לאחר-מכירות
מרגע קבלת המוצר, אנו ניצור איתך קשר באופן מיידי על מנת לספק לך מגוון רחב של שירותי התקנה, איתור באגים והכוונה טכנית. לא משנה באיזו מדינה אתה נמצא, החברים שלנו עברו הכשרה קפדנית והם בקיאים בעקרונות התפעול ונקודות ההתקנה של ציוד שונים, ומספקים פתרונות אחד-.
שירות אחריות לאחר-מכירה
שירות אחריות למוצר:רכיב הכוח הליבה - המנוע, מספק לך תקופת אחריות של עד עשר שנים; סוגים אחרים של אביזרים נהנים גם משירות של שנתיים-אחריות. לא משנה באילו בעיות אתם נתקלים במהלך השימוש במוצר, אנו נענה לצרכים שלכם בהקדם האפשרי.
פיתוח בר קיימא והגנת הסביבה
שירות חיסכון באנרגיה והפחתת פליטות:באמצעות ניתוח נתונים מדויק, על ידי פריסת חיישנים-בדיוק גבוה בקישורי ציוד וצריכת אנרגיה שונים, נוכל לאתר במדויק נקודות בזבוז אנרגיה ולהגן על הסביבה.
רשת ירוקה:תמכו באינטגרציה ובניהול של אנרגיה מתחדשת, לווסת במדויק את הגישה לאנרגיה לרשת, ואחסנו ביעילות את עודפי החשמל באמצעות בניית מתקני אחסון אנרגיה, כך שניתן יהיה לספק אנרגיה נקייה באופן רציף.
בטיחות ותאימות
אבטחת מידע:אבטחת אבטחת נתונים: על ידי הצגת טכנולוגיית הצפנת נתונים מובילה, הנתונים של כל משתמש מוצפנים לאורך כל התהליך מאיסוף, שידור לאחסון, מה שמאפשר למידע רגיש לזרום בצורת טקסט צופן כדי למנוע את הסיכון של דליפת נתונים.
הַתאָמָה:ערובה לתאימות מערכת: עמידה בתקנים ובתקנות הבינלאומיים והמקומיים של תעשיית החשמל כגון IEC61850. בין אם מדובר במערכת תחנת משנה חכמה בקנה מידה- גדול או מערכת ניטור אנרגיה מבוזרת קטנה, הבטחת תאימות, פעולה יציבה ויעילה.
שיתוף פעולה ומערכת אקולוגית
שׁוּתָפוּת:צור שותפויות עם יצרני ציוד, ספקי תוכנה, חברות תקשורת ותעשיות אחרות בתחומים שונים כדי לבנות מערכת אקולוגית פתוחה. מתחילת כוונת שיתוף הפעולה, ננהל-דיונים אסטרטגיים עם שותפים שונים, נחבר במדויק את המשאבים המועילים של כל הצדדים, ונבטיח שיתוף פעולה הדוק במחקר ופיתוח טכנולוגי, אספקת מוצרים, תמיכה בשירות וקישורים נוספים.
באמצעות היבטים אלה, תת--מערכות מדידה מתקדמת של תשתית מדידה (AMI) לא רק מספקות לחברות חשמל כלים תפעוליים יעילים וחכמים, אלא גם מציעות למשתמשים הסופיים חוויית צריכת חשמל נוחה, שקופה וידידותית יותר לסביבה.
יישום פתרון מדידת משנה
חברות חשמל
עבור חברות חשמל, יכולות הניטור בזמן אמת-ושיטות הניהול החכמות של תשתית מדידה מתקדמת (AMI) יכולות לשלוט באופן מקיף בצריכת החשמל, לייעל את מבנה חלוקת החשמל בצורה עדינה, לשפר מאוד את יעילות האנרגיה ולהפחית ביעילות את הוצאות העלויות ושגיאות הנתונים הנגזרות מקריאת מונים ידנית.
משתמשים תעשייתיים גדולים
מערכת מדידה מתקדמת (AMI) היא הבחירה הטובה ביותר עבור משתמשי תעשיית החשמל. איסוף נתונים מתקדמות ויכולות ניתוח חכמות יכולות לייעל את צריכת האנרגיה בתהליכי הייצור, להפחית פליטות ולחסוך באנרגיה, לנטר את מצב פעולת הציוד בזמן אמת ולספק התרעה מוקדמת על סיכוני כשל פוטנציאליים.
משתמשים מסחריים ומגורים
מערכת תשתית מדידה מתקדמת (AMI) היא עוזרת בית. הוא מספק למשתמשים מידע מדויק מאוד ו-אמת על השימוש בחשמל, ומאפשר למשתמשים לדעת את צריכת החשמל שלהם. בעזרת מערכת זו, המשתמשים יכולים לקבל דוחות שימוש בחשמל המכסים את נתוני השימוש בחשמל של מכשירים שונים בזמנים שונים.
פונקציית מערכת
מערכת תת--מטר מתקדם של תשתית מדידה (AMI): עם תכנון ארכיטקטורה חכם ויישומי טכנולוגיה חדישים-, היא יצרה מערכת של איסוף יעיל, ניתוח מדויק וניהול חכם עבור ספקי אנרגיה, וגם יצרה חווית אנרגיה חדשה נוחה יותר, ברורה יותר וידידותית יותר לסביבה עבור רוב משתמשי הקצה. מהצד של אספקת האנרגיה, המערכת משתמשת בחיישנים מתקדמים וברשתות תקשורת כדי להשיג איסוף- ברמה שנייה ושידור מהיר של נתוני מונה, מה שמאפשר לספקי אנרגיה לתפוס את הדינמיקה של צריכת החשמל בזמן אמת, לחזות במדויק מגמות בצריכת אנרגיה, לייעל אסטרטגיות חלוקת אנרגיה ולשפר מאוד את היעילות התפעולית ורמות הניהול.
קריאת מונים ידנית אינה יעילה, יקרה,-נוטה לשגיאות וחסרה עמידה בזמנים.
קריאת מונים מרחוק יעילה ומפחיתה עלויות תפעול;
ביצועי מקבילות של מיליון-למכשירים גדולים;
לאיסוף מתוזמן יש אחוזי הצלחה ודיוק גבוהים.

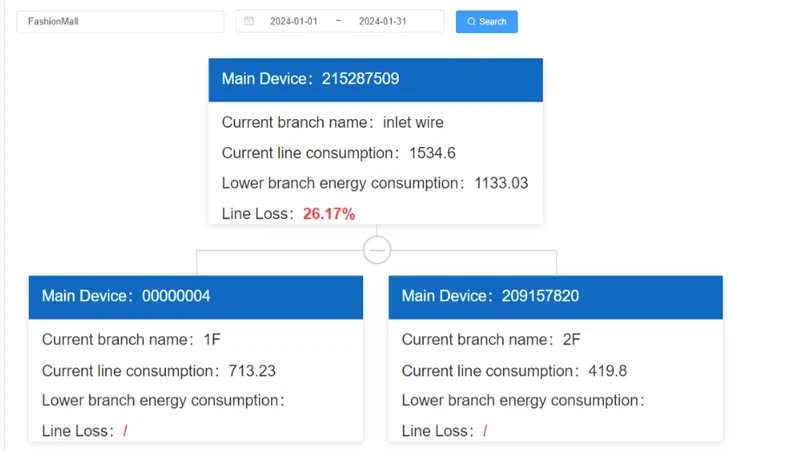

נתוני השימוש בחשמל אינם נאספים בזמן, מה שמקשה על חישוב הפסדי קווים במהלך ההולכה.
צריכת החשמל מחושבת בדיוק ברמת הדקה-;
חישובים יומיים של הפסדי קו מתעדכנים באופן מיידי מדי יום כדי לעזור לך לנתח בקלות הפסדי קו.
הרישום של מידע מיקום התקנת המונה מסורבל.
אפליקציה מסופקת כדי להקליט ישירות מידע מיקום באתר- במהלך ההתקנה;
פונקציונליות GIS תומכת בצפייה בהפצה של מיקומי מונה חשמליים בדף האינטרנט.
דורש אספקת חשמל, רשת, חדר שרתים, שרתים וצוות תפעול IT ייעודי.
רכישת גרסת SaaS מתוחזקת על ידי החברה שלנו, ללא צורך בפריסה נוספת, מוכנה לשימוש בעת הרכישה.
על ידי רכישת גרסת SaaS, תוכל ליהנות מיד מהתכונות העדכניות ביותר מבלי לחכות.
ל-SaaS מערכת ניטור ואזעקה מקיפה יותר, כך שאין צורך לדאוג להשבתת השירות.
פריסה זמינה ביותר לביצועי שירות יציבים.
החברה שלנו תשדרג בזמן את תצורות השרת בהתאם לנפח העסק, כך שאין צורך לדאוג שצמיחה עסקית תפעיל לחץ על השרתים.
תומך ב-SaaS, שרתי ענן ופריסה פרטית.
חישוב נפח מושהה ומחזורי סילוק ארוכים מדי מאריכים את תקופת החיוב עבור חיובי החשמל.
משימות מתוזמנות לקריאת מונים,{0}}קריאה מחדש וחישוב אוטומטי של צריכה שעתית, יומית, שבועית וחודשית מאפשרות הפקה בזמן של חשבונות חשמל;
בשילוב עם מערכת קניינית בתשלום מראש, זה יכול להפחית את הסיכון לפיגור, לפשט את עיבוד החשבונות ולשפר את היעילות והנוחות.
עבור משתמשים-לטווח ארוך בפיגור, יכולים להתנתק ידנית רק באתר-.
ניתן לבצע ניתוק וחיבור מחדש מרחוק, או לבצע אוטומטיות באמצעות מערכת ה-API/חיוב.
שיתוף נתונים
תומך ב-API / MQTT / מסד נתונים / Kafka לדחיפת נתונים ליישומים אחרים;
תומך בלקוחות המנהלים מדידת משנה- באמצעות API, ומקל על שילוב ביישומי לקוחות;
בשילוב עם מערכת החיוב הקניינית שלנו לניהול משתמשים בתשלום מראש, בניינים וחיובים;
בשילוב עם-מערכת ניהול האנרגיה הביתית שלנו כדי לבצע ניתוח צריכת אנרגיה ויעילות עבור מפעלים, פארקים, בתי ספר, קניונים וכו';
תומך בדוחות חיוב מותאמים אישית ומייצוא גיליונות שימוש של Excel לפי שעה, יומי, שבועי וחודשי.
השיטות למניעת גניבת חשמל מיושנות ואינן מסוגלות לזהות גניבת חשמל באופן מיידי
ניתן לאסוף ולשאול אירועי אזעקה של מד, כגון פתיחת מכסה, ביטול מכסה, הפסקת חשמל והפרעות מגנטיות חזקות.
ניתן להגדיר התראות על אזעקת גניבה כך שיישלחו באמצעות דואר אלקטרוני או הודעות טקסט לקבלת התראות בזמן.
הניטור של איכות החשמל החשמלי אינו בזמן, ולא ניתן לצפות בנתונים היסטוריים.
ניתן לאסוף ולציין את הזמן לצפייה בנתוני PQ היסטוריים;
הודעות אימייל/סמס הניתנות להגדרה (מתחת מתח, מתח יתר, מתח פספוס וכו') זמינות.
תצורת יחס השנאי אינה נוחה; החישוב עבור שימוש במונה הכולל שנאי זרם הוא מסובך
קרא/הגדר מרחוק את יחס השנאי עבור השנאי הנוכחי וצור רשומות תצורה לשאילתה;
חשב את צריכת החשמל בפועל בהתבסס על יחס שנאי שנקבע.
תואם עם גורמי צורה מרובים, פרוטוקולים מרובים ושיטות תקשורת שונות.
שיטות תקשורת מרובות: רשת ציבורית, רשת פרטית, 4G, GPRS, NB-IoT, Ethernet, LoRa, Bluetooth, G3-PLC;
תומך במספר פרוטוקולים, כולל אך לא מוגבל ל: DLMS, Modbus, Command Line;
תומך בניהול של מספר סוגי מונים.
מבנה חשמלי לא מאורגן, ניהול קשרים היררכי.
ניהול מבנה חשמלי ברור, תומך ביצירה אוטומטית של טופולוגיה חשמלית.
ניהול כאוטי של פרויקטים של אספקת חשמל
תומך בחלוקה אזורית וניהול מחזור חיים של פרויקטים של אספקת חשמל.
ארכיטקטורת מערכת
ערכת עגינה לנתוני מערכת
תת--המדידה Svstem מספקת את שתי השיטות הבאות להתממשק עם מערכת החיוב
1. שילוב API
גמישות ותגובתיות-בזמן אמת
קל לשילוב ותחזוקה
החלפת נתונים מאובטחת
2. אינטגרציה של מסד נתונים אמצעי
חציצה וניתוק
עיבוד מקדים של נתונים
תאימות ומדרגיות
אבטחת נתונים ואיסוף נתונים
אלמנטים של פתרון
תמיכה מרובה-ספקים, ריבוי-פרוטוקולים
טכנולוגיית תקשורת מרובת קישורים
פרוטוקול CIM סטנדרטי לשילוב אפליקציות-של צד שלישי
ביצועי מקבילות של מיליון-לקישוריות מסיבית של מכשירים ואיסוף נתונים
פריסה זמינה ביותר לביצועי שירות יציבים
מנגנון CyberSecurity חזק להבטחת העברת נתונים
הדמיית מפות GIS לניהול נכסים
ניטור תפעולי-בזמן אמת
אלמנטים -מערכת חיוב
מערכת הבילינג היא מערכת ניהול חכמה המשמשת לחיוב מים וחשמל ולניתוח סטטיסטי במסגרות שונות כגון קהילות נכסים, קניונים גדולים, דירות, בנייני משרדים, פארקי תעשייה, מעונות ומפעלים. הוא מחליף קריאת מונים ידנית בקריאת מונים מרחוק אוטומטית, מטפל בבעיות של יעילות נמוכה, שיעורי שגיאות גבוהים ותהליכי חיוב מורכבים.
המערכת בנויה על היישום הנרחב של רשתות ועל הסביבה הבוגרת של טכנולוגיית האינטרנט של הדברים (IoT). הוא משתמש בארכיטקטורת מערכת PTZ מתקדמת, המאפשרת איתור באגים מרחוק, תחזוקה ואינטראקציה עם נתונים עם תוכנת צד שלישי- חיצונית.
תכונות עיקריות של המערכת כוללות קריאת מים וחשמל משולבת, אינטגרציה של תפעול ותחזוקה של ציוד, יכולות דיווח מגוונות, בקרת שסתומים מרחוק עבור ציוד, ושילוב עם מערכות חשבוניות של צד שלישי- כדי לענות על צורכי ניהול החיובים בחשמל הידרו של הלקוחות.
קריאת מד אלחוטי
ללא חיווט, תחזוקה קלה
תפעול ותחזוקה משולבים
ציוד הקצה מופעל ומתוחזק על ידי החברה שלנו כולה, מה שמפחית את עלויות הלקוח
דוח רב מימדי
להקל על אנשי הכספים לבדוק חשבונות ולשפר את יעילות העבודה
חיוב
חיוב באמצעות מערכת החשבוניות, נתוני חשמל ונתוני חיוב מסופקים יחד
ניתוק מרחוק
זה יכול לשלוט מרחוק כדי לנתק את אספקת החשמל כדי לפתור את הבעיה של פיגורים זדוניים
רשימה לבנה
החבר ברשימת ההיתרים עדיין מספק חשמל כאשר המשתמש נמצא בפיגור
אלמנטים -מערכת EMMS
EMS (מערכת ניהול אנרגיה) היא מערכת ניתוח ניהול אנרגיה שפותחה לצד דרישת החשמל ומספקת פתרון משולב. EMMS מבוססת על מערכת ניהול החשמל, באמצעות פילוח וסטטיסטיקה של כל צריכת האנרגיה של צד המשתמש, עם נתונים אינטואיטיביים ותרשימים למקבלי החלטות- של מנהלים להראות את השימוש בכל סוגי צריכת האנרגיה, דרך ניהול עדין כדי לגלות נקודות צריכת אנרגיה גבוהות או הרגלי צריכת אנרגיה בלתי סבירים, לחסוך באנרגיה. ספק תמיכה מדויקת בנתונים למשתמשים כדי לחסוך יותר-באנרגיה בטרנספורמציה או שדרוג ציוד. הוא תומך בשני מצבי גישה: מצב SaaS של רשת ציבורית ופריסה של רשת פרטית.
תצוגה ביתית
סיכום צריכת חשמל, סיכום שנאי, עומס שנאי, מגמת שימוש בחשמל וכו'
ניתוח צריכת אנרגיה
כמות הספק פעיל ותגובתי, גורם הספק פעיל ותגובתי, מתח וזרם וכו'
שיא הוצאות
יש חיוב חשמל בסיסי לדבר וטעיני חשמל עמק חיוב התאמת חשמל חיובי חשמל וכו'
ניתוח יעילות אנרגטית
צריכת אנרגיה של ציוד בודד, צריכת אנרגיה מפורטת וכו'
שיא מבצע
תיעוד אזעקה, תצורת ערך דחיפה של מד, תיעוד אזעקת חיישן וכו'
הגדרת פרמטר
ניהול קבצים, ערכת טעינה, ניהול מערכת וכו'

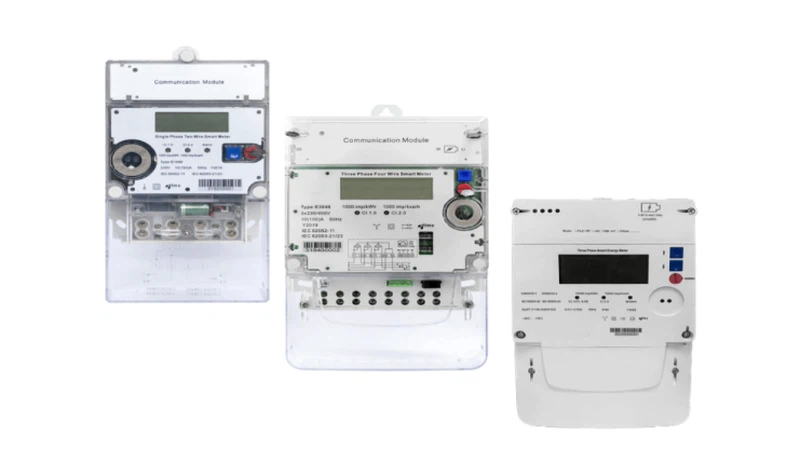

אלמנטים - מד חכם
עיצוב מודולרי
ה-COMM. מודול ניתן להחלפה, תומך ב-LoRa, PLC, 3G, 4G וכו'.
בקרת עומס
ממסר פנימי משיג ניתוק/חיבור מחדש מרחוק
מדידה ניטראלית
תומך הן במדידה שלב והן במדידה ניטראלית כדי למנוע אובדן אנרגיה עקב חבלה
פיקוח על שיבוש וונאות
זיהוי אזעקה למכסה פתוח, עקיפת, חיווט שגוי, חסר פאזה/נטורלית וכו'.
אזעקה דוחפת ל-HES באופן מיידי.
אחסון נתונים
יומן אירועים באיכות רשת (מתח יתר, מתח נמוך, זרם היפוך...)
12 נתוני חיוב היסטוריים ו-100 ימים טען נתוני פרופיל.
תומך בעד 8 תעריפים (פונקציית TOU)
כוח גיבוי
קבל סופר פנימי וסוללה ניתנת להחלפה לתמיכה בתצוגה/RTC/זיהוי אירועים
אלמנטים - דין-מד רכבת +דין-מודול מסילה
דין-מד רכבת
המונה יכול להיות מחובר עם Tech COMM שונים. מודול באמצעות RS485.
אחסון נתונים
יומן אירועים באיכות רשת (מתח יתר, מתח נמוך, זרם היפוך...)
12 נתוני חיוב היסטוריים ו-100 ימים טען נתוני פרופיל.
כוח גיבוי
ניתן לחבר את המד עם מודול סוללה להחלפה כדי לתמוך בזיהוי תצוגה/RTC/אירועים.
דין-מודול רכבת
המודול תומך בטכנולוגיית תקשורת סלולרית (GPRS/4G/NB-loT), LoRa, WIFI, הם מסוגלים להיות
מחובר עם דין-מד רכבת באמצעות RS485 בקלות.
אלמנטים - DCU
תֵאוּר:
מרכז הנתונים C3001 מאמץ את מערכת ההפעלה Linux ו-AMR CPUIMX6ULL(Cortex-A7), הוא מטפל בתקשורת דו- בין מערכת הקצה (HES) והמונים החכמים.
ה-C3001 קורא נתוני מדידה באופן אוטומטי ויכול לשלוח נתונים למערכת או לאחסן נתונים לאחזור מאוחר יותר על ידי HES.
פונקציות עיקריות:
תמיכה בתקשורת עם 500 מטר לטכנולוגיית תקשורת PLC.
ניתן להגדרה עבור משימה מתוזמנת
תמיכה בסנכרון של RTC של מטרים ו-DCU
תמיכה בשרת TCP/IP ובמצב לקוח
תמיכה בשדרוג קושחה של DCU
תמיכה בשדרוג קושחה של Meter
איסוף אוטומטי טען פרופיל
איסוף אוטומטי של חיוב
התמיכה מתעדת את כל האירועים החשובים של המונה
קריאת וכתיבה של מד-על פי דרישה על ידי HES
אלמנטים - אחרים
מד מים חכם
זה מותאם למגורים ולקנה מידה קטן של שימוש תעשייתי עבור חברת שירות מים. טכנולוגיית תקשורת אלחוטית NB-loT או LoRawan.
שיטת מדידה נפחית
דלפק מסוג -יבש (כיסוי פלסטיק או פליז, לשמירה על קריאה ברורה לטווח ארוך)
סוג מפוצל של MIU ומיירה
דיוק גבוה
מותקן בכל מיקום, טווח מדידה לא פחות מ-R160
חיישנים חכמים
חיישן טמפרטורה ולחות אלחוטי
חיישן אינפרא אדום אלחוטי
חיישן מגנטי אלחוטי
