מהו קוד OBIS? השפה האוניברסלית למוני חשמל

אם אתה עובד במדידת אנרגיה, שילוב מערכות או פעולות שירות, סביר להניח שנתקלתקודי OBIS-אבל האם אתה יודע למה הם ה"שפה האוניברסלית" של מונים חשמליים?

קיצור שלמערכת זיהוי אובייקטים, OBIS הוא תקן עולמי המקצה "מספר מזהה" ייחודי לכל ערך מדידה (למשל, אנרגיה כוללת, מתח, זרם, הספק) במונה חשמלי. לא משנה מותג או יצרן, קוד כמו1-0:1.8.0רָצוֹןתָמִידפירושו "העברה של אנרגיה כוללת פעילה" אם המונה פועל לפי כללי OBIS.

מדוע קודי OBIS חשובים לפעולות שלך



עבור שילובי מערכות וצוותי תחזוקה, OBIS מבטל את כאב הראש של מכשירים לא תואמים:



• למד תקן אחד, ותוכל לחבר/לשמור ממנו מטריםכל ספק
• צמצם עלויות ומורכבות על ידי הימנעות משילוב מותאם אישית עבור כל מותג
• הבטח פירוש נתונים עקבי בכל רשת המדידה שלך

פירוט: המבנה בן 6 החלקים של קוד OBIS

קוד OBIS עוקב אחר הפורמטA-B:C.D.E.F, כאשר לכל פלח יש תפקיד ספציפי:

דוגמה: פענוח "1-0:1.8.0"

באמצעות המבנה למעלה:

• A=1 (חשמל) + B=0 (סה"כ) + C=1 (פעיל) + D=8 (מצטבר) + E=0 (סה"כ) + F=0 (נוכחי)
• תוֹצָאָה:קדימה אנרגיה כוללת פעילה(קריאת האנרגיה הנפוצה ביותר עבור מונים חשמליים).

כיצד מופיעים קודי OBIS על מונים

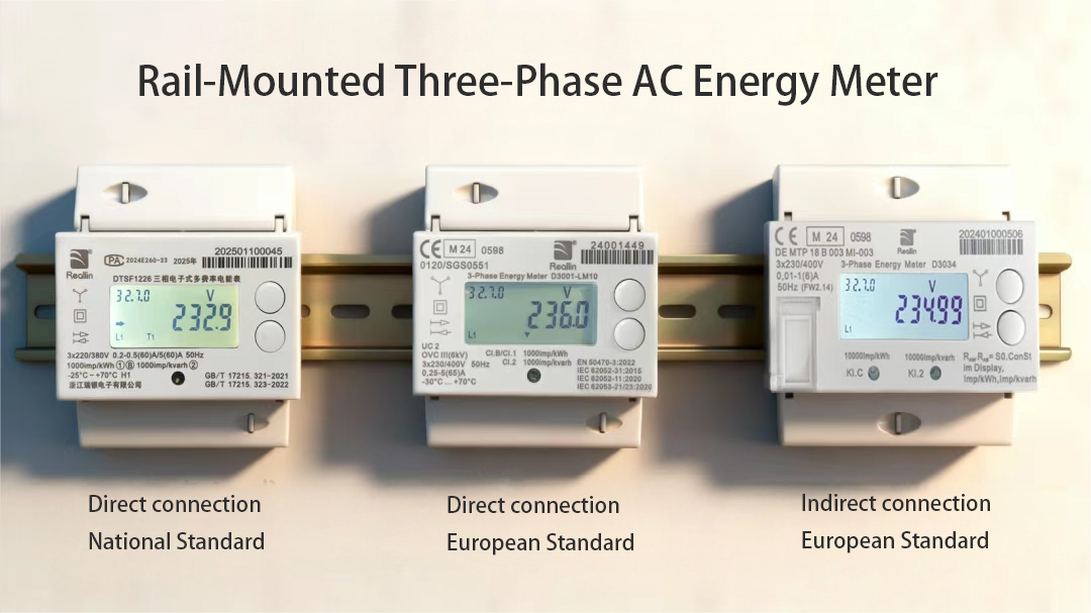

במסכי LCD של מטר, קודי OBIS מפושטים לעתים קרובות ל-aפורמט CDE(למשל, "3.2.7.0") כדי לעזור למשתמשים לזהות נתונים במהירות:

לדוגמה: "3.2.7.0"=מתח מיידי של שלב A.

קודי OBIS נפוצים לשימוש יומיומי

שמור את הדוגמאות הבאות בהישג יד עבור הפעולות שלך:

• 1-0:2.8.0=הפוך את סך האנרגיה הפעילה
• 1-0:21.7.0=הספק פעיל מיידי (שלב L1, יחידות: W/kW)
• 1-0:32.7.0=מתח מיידי (שלב L1, יחידות: V)
• 1-0:31.7.0=זרם מיידי (שלב L1, יחידות: A)
• 1-0:1.7.0=כוח פעיל מיידי

מד מסילת DIN תלת פאזי ארבעה חוטים -- D3001-LM

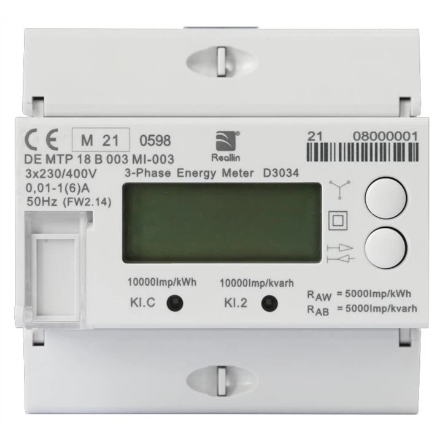

מד CT מסילת DIN תלת פאזי ארבעה חוטים -- D3034

בין אם אתה משדרג את רשת המדידה שלך או פותר בעיות במכשירים, שליטה בקודי OBIS היא המפתח לניהול אנרגיה חלק ויעיל-.
